أنابيب PVC من الجدول 40، كل ما تحتاج إلى معرفته

1. ما هو أنبوب PVC من الجدول 40؟

جدول 40 أنابيب PVC هو أنبوب بلاستيكي صلب وخفيف الوزن مصنوع من مادة البولي فينيل كلوريد (PVC) يستخدم لحماية وتوجيه الأسلاك الكهربائية.

يشير تصنيف الجدول 40 إلى سمك جدار موحد يوازن بين المتانة والمرونة، مما يجعله مناسبًا لمعظم التطبيقات الكهربائية.

تُستخدم أنابيب PVC الصلبة من النوع 40 للاستخدام فوق الأرض في الأماكن المغلقة أو المفتوحة المعرضة لأشعة الشمس والطقس، وللاستخدام تحت الأرض عن طريق الدفن المباشر أو التغليف بالخرسانة. أما الأنابيب المخصصة للاستخدام تحت الأرض فهي مناسبة للاستخدام تحت الأرض فقط عن طريق الدفن المباشر أو التغليف بالخرسانة. تُستخدم أنابيب SCH 40 بشكل شائع في الأماكن السكنية والتجارية والصناعية لحماية الأسلاك من التلف المادي والرطوبة والعوامل البيئية. وهي معروفة بمقاومتها للتآكل وسهولة التركيب والفعالية من حيث التكلفة.

2. ماذا يعني "الجدول" و"40" في سياق أنابيب PVC للجدول 40؟

الجدول: يشير هذا المصطلح إلى المعيار المستخدم لتحديد سمك جدار القناة وقوتها. ويساعد في تصنيف القنوات بناءً على قدرتها على تحمل الضغط الداخلي والإجهاد الخارجي.

40: يشير الرقم "40" إلى سمك الجدار الدقيق ومعدل الضغط للأنبوب ضمن هذا التصنيف.

على سبيل المثال، "الجدول 40" و"الجدول 80" هما تسميتان شائعتان، حيث يحتوي الجدول 80 على جدار أكثر سماكة من الجدول 40.

وفقًا لويكيبيديا، فإن الحجم الاسمي للأنابيب (NPS) هو مجموعة من الأحجام القياسية في أمريكا الشمالية للأنابيب المستخدمة في الضغوط ودرجات الحرارة العالية أو المنخفضة. يتم تصنيع كل من أنابيب كلوريد البولي فينيل (PVC) وأنابيب كلوريد البولي فينيل المكلور (CPVC) بأحجام NPS.

يشير مصطلح "الاسمي" إلى الأنبوب بمصطلحات غير محددة ويحدد قطر الفتحة برقم غير أبعادي (على سبيل المثال - يتكون "الأنبوب الفولاذي الاسمي مقاس 2 بوصة" من العديد من أنواع الأنابيب الفولاذية حيث يكون المعيار الوحيد هو القطر الخارجي 2.375 بوصة (60.3 ملم)).

يتم تحديد الأنبوب المحدد من خلال قطر الأنبوب ورقم غير أبعادي آخر لسمك الجدار يشار إليه بالجدول (الجدول أو Sch.، على سبيل المثال - "أنبوب بقطر 2 بوصة، الجدول 40").

3. ما هي المواصفات الرئيسية لأنابيب PVC الجدول 40؟

سمك الجدار: يختلف حسب الحجم؛ على سبيل المثال، يبلغ سمك جدار الأنبوب مقاس 1/2 بوصة حوالي 0.109 بوصة.

الأبعاد: متوفرة بأحجام تتراوح من 1/2 بوصة إلى 8 بوصات في القطر، مع أطوال قياسية تبلغ 10 أو 20 قدمًا.

4. ما هي متطلبات الاختبار التفصيلية لأنابيب PVC من الجدول 40 (المدرجة في قائمة UL)؟

4.1 المواد والصناعة

يجب أن يكون المركب المستخدم في تصنيع مواسير PVC الصلبة المدرجة في الجدول 40 مساويًا أو أكبر من تصنيف الخلية 12123 كما هو موضح في المواصفة القياسية لمركبات بولي (كلوريد الفينيل) الصلب (PVC) ومركبات بولي (كلوريد الفينيل) المكلورة (مركبات CPVC)، ASTM D 1784.

وفقًا لمعيار ASTM D1784-20، يوفر المعيار نظام تصنيف ومواصفات لمركبات PVC وCPVC الصلبة المستخدمة في الأشكال المبثوقة أو المصبوبة، مثل الأنابيب والتجهيزات. ويحدد متطلبات الراتينج الأساسي ومقاومة الصدمات وقوة الشد ومعامل المرونة ودرجة حرارة الانحراف والقابلية للاشتعال.

يجب أن تكون المواد، التي يمكن أن تكون في أشكال مثل المكعبات أو الحبيبات أو المساحيق، متجانسة وخالية من الملوثات. ينطبق هذا المعيار على المركبات التي تحتوي على كلوريد الفينيل 80% على الأقل، مما يسمح بإدراج إضافات مثل مواد التشحيم والمثبتات والأصباغ والحشوات.

4.2 الأبعاد

4.3 شروط الاختبار

ما لم يتم تحديد خلاف ذلك، يجب أن تكون جميع العينات لكل من اختبارات الأداء في هذا المعيار
يجب أن يتم تحضيرها مسبقًا لمدة 24 ساعة على الأقل، في الهواء الساكن، عند درجة حرارة 23.0 ± 2.0 درجة مئوية (73.4 ± 3.6 درجة فهرنهايت).

4.4 اختبارات الأداء

4.5 اختبار قابلية الاشتعال

يقوم UL 94 باختبار رد فعل المادة تجاه اللهب ويصنفها بناءً على سرعة إطفائها.

التصنيفات هي كما يلي:

يعد قانون الكهرباء الكندي (CEC)، الذي نشرته جمعية المعايير الكندية،
قانون السلامة الكندي للتركيبات الكهربائية الذي تم اعتماده كقانون من قبل كل مقاطعة وإقليم مع التعديلات أو القواعد المحلية. يتضمن القانون مراجع لسلسلة من الاختبارات القابضة التي تم تطويرها لاختبار الأسلاك والكابلات. يتم تمييز الكابلات من FT1 إلى FT6، اعتمادًا على أي من متطلبات اختبار اللهب المحددة التي تلبيها.

وفيما يلي تفاصيل طرق الاختبار ومعايير التقييم:

*تعتبر شهادة FT4 واحدة من الشهادات الأكثر شعبية لأنها تخضع لأحد أصعب الاختبارات التي يجب اجتيازها، نظرًا للهب الذي يصل إلى 70,000 وحدة حرارية بريطانية/ساعة.

4.6 مقاومة الأشعة فوق البنفسجية

تتمتع الأشعة فوق البنفسجية بالقدرة على تعطيل وإتلاف السلاسل الجزيئية في المادة، وتفكيك الجزيئات وتدمير سلامتها البنيوية. وعندما تتفكك الجزيئات، فإنها تنتج ذرات شديدة التفاعل مع إلكترونات غير مقترنة تُعرف باسم الجذور الحرة. وتسمى هذه العملية التحلل الضوئي، وهي مصدر قلق كبير للمواد البلاستيكية التي يجب أن تقضي وقتًا طويلاً في الخارج.

تبدأ الأنابيب البلاستيكية التي تتعرض للتحلل الضوئي في التشقق وتغير اللون وفقدان قوتها ومرونتها. وقد يؤدي هذا إلى كارثة بالنسبة للمكونات الحساسة للكابل الإلكتروني.

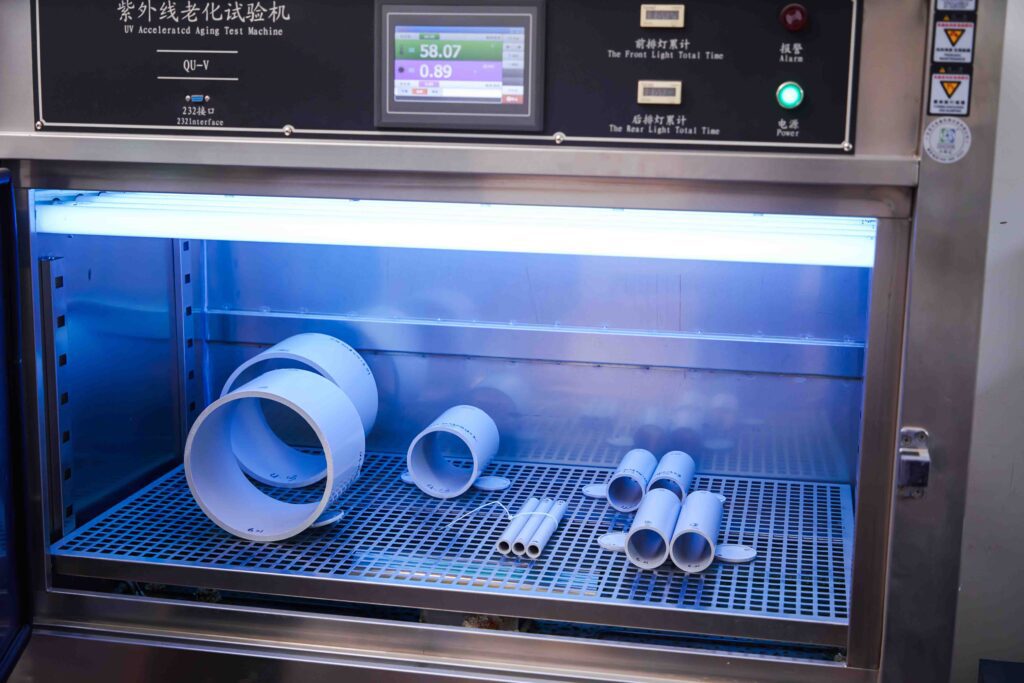

لضمان قدرة المنتجات على تحمل الأشعة فوق البنفسجية للشمس طوال عمرها الافتراضي دون تدهور أو فقدان صفاتها الطبيعية، يتم إجراء اختبار الأشعة فوق البنفسجية. تم تصميم اختبار الأشعة فوق البنفسجية لتحديد ما إذا كان البلاستيك قد فقد أيًا من صفاته القياسية أم لا، مثل اللون أو التأثير، وقوة الانحناء (الصفات التي يتم تقييمها على وجه التحديد تعتمد على التطبيق بدرجة كبيرة). يمكن محاكاة التعرض للأشعة فوق البنفسجية لمدة 8 سنوات في حوالي 480 ساعة.

4.7 وضع العلامات

يجب وضع علامة واضحة على كل أنبوب PVC من الجدول 40 برمز UL، مما يشير إلى أنه يلبي المتطلبات الصارمة لـ UL 651. تتضمن العلامة أيضًا نوع الأنبوب ورقم معيار UL واسم الشركة المصنعة وحجم الأنبوب. تضمن هذه العلامات سهولة التعرف والتحقق من الامتثال أثناء التركيب.

5. ما هي التطبيقات الشائعة لأنابيب PVC الجدول 40؟

يتم تركيب أنابيب PVC من الجدول 40 بشكل شائع فوق الأرض وتحت الأرض.

5.1 سكني

تُستخدم عادةً لتمديد الأسلاك الكهربائية في جميع أنحاء المنازل، وحماية الكابلات في الجدران والأقبية والعليات والجراجات. تُستخدم أيضًا للإضاءة الخارجية وإمدادات الطاقة للحدائق وتوصيلات حمامات السباحة، حيث تكون المتانة ومقاومة الرطوبة أمرًا أساسيًا.

5.2 تجاري

في المباني التجارية، يتم استخدام أنابيب PVC من النوع 40 لتوجيه الكابلات الكهربائية والاتصالات عبر الجدران والأسقف والأرضيات. وهي مثالية للمساحات المكتبية ومتاجر التجزئة والمباني العامة، حيث توفر حلاً فعالاً من حيث التكلفة وسهل التركيب لكل من البناء الجديد والتجديدات.

5.3 الصناعية

في البيئات الصناعية، يتم استخدام هذا الأنبوب لحماية الأسلاك في مصانع التصنيع والمستودعات وغيرها من المرافق حيث قد يكون التعرض للمواد الكيميائية أو الرطوبة أو التأثير المادي مصدر قلق.

6. ما هو العمق الذي يجب أن يتم دفن أنابيب PVC من الجدول 40 تحت الأرض؟

6.1 المبادئ التوجيهية العامة لعمق الدفن

يوفر قانون الكهرباء الوطني (NEC) إرشادات عامة لعمق دفن الأنابيب الكهربائية، بما في ذلك PVC من الجدول 40. يقترح قانون الكهرباء الوطني أن يكون الحد الأدنى لعمق الدفن:

18 بوصة للدفن المباشر: إذا تم دفن أنبوب PVC من الجدول 40 مباشرة في الأرض، فيجب أن يكون الجزء العلوي من الأنبوب على عمق 18 بوصة على الأقل تحت السطح. يساعد هذا العمق في حماية الأنبوب من التلف الناتج عن الحفر، وتنسيق الحدائق، والأنشطة السطحية الأخرى.

6 بوصات للتغليف الخرساني: إذا تم تغليف الأنبوب بالخرسانة، يمكن تقليل عمق الدفن المطلوب إلى 6 بوصات. توفر الخرسانة حماية إضافية ضد التلف المادي، مما يقلل من خطر فشل الأنبوب.

12 بوصة تحت لوح خرساني بسمك 2 بوصة: عند تركيب أنبوب PVC من الجدول 40 تحت لوح خرساني بسمك 2 بوصة على الأقل، يمكن أن يكون عمق الدفن 12 بوصة. توفر اللوح الخرساني حماية إضافية، مما يجعل عمق الدفن الضحل مقبولاً.

6.2 العوامل المؤثرة على عمق الدفن

نوع التربة: يمكن لنوع التربة أن يؤثر على استقرار الأنابيب المدفونة. على سبيل المثال، قد تتطلب التربة الرخوة أو الرملية دفنًا أعمق لمنع الأنابيب من التحرك بمرور الوقت. وعلى العكس من ذلك، في التربة الكثيفة والمضغوطة، قد تكون الأنابيب أكثر أمانًا على أعماق أقل.

الظروف البيئية: في المناطق المعرضة لدرجات حرارة التجمد، يجب دفن الأنابيب أسفل خط الصقيع لمنع الضرر الناتج عن حركة الأرض الناتجة عن دورات التجمد والذوبان. يختلف عمق خط الصقيع حسب المنطقة، لذا يجب الرجوع إلى بيانات المناخ المحلية.

حمل المرور: إذا تم دفن القناة تحت مناطق معرضة لحركة مرور كثيفة، مثل الطرق أو الممرات، فقد يكون من الضروري إضافة عمق إضافي أو تغليف خرساني لحماية القناة من التلف بسبب الضغط والاهتزاز.

نوع التركيب (الدفن المباشر مقابل التغليف الخرساني): كما ذكرنا، يتطلب الدفن المباشر تركيبًا أعمق مقارنة بالأنابيب المغطاة بالخرسانة. يوفر التغليف الخرساني حماية إضافية، مما يسمح بالدفن على عمق أقل.

7. كيف يختلف أنبوب PVC من الجدول 40 عن أنبوب PVC من الجدول 80؟

7.1 سمك الجدار

– الجدول 40: يتميز هذا الأنبوب بجدار أرق مقارنة بالجدول 80. وهذا يجعله أخف وزنًا وأسهل في التعامل.

– الجدول 80: الجدار أكثر سمكًا، مما يوفر متانة وقوة إضافية. يساعد السُمك الإضافي في حماية الأسلاك الموجودة بالداخل من التلف المادي.

7.2 تصنيف الضغط

– الجدول 40: يستخدم عادة في البيئات التي لا يشكل فيها الضغط العالي أو الإجهاد البدني مصدر قلق أساسي. وهو أكثر ملاءمة للتطبيقات ذات الأغراض العامة.

– الجدول 80: مع تصنيف ضغط أعلى، يكون هذا الأنبوب أكثر ملاءمة للمناطق التي تتطلب حماية ميكانيكية أعلى، مثل البيئات الصناعية أو المواقع التي قد يتعرض فيها الأنبوب للتأثير.

7.3 التكلفة

– الجدول 40: أقل تكلفة بشكل عام بسبب الجدار الأرق واستخدام مواد أقل.

– الجدول 80: أكثر تكلفة بسبب الجدار الأكثر سماكة، والمتانة الإضافية، وتصنيف الضغط الأعلى.

7.4 صعوبة التثبيت

– الجدول 40: أسرع عمومًا في التثبيت بسبب وزنه الأخف وسهولة التعامل معه.

– الجدول 80: يستغرق وقتًا أطول للتثبيت بسبب التعقيد الإضافي في التعامل مع الأنابيب السميكة وقطعها وثنيها.

8. ما هي المعايير الأخرى التي تتعلق بأنابيب PVC من الجدول 40؟

8.1 معايير ASTM

– ASTM D1785: يحدد خصائص المواد والأبعاد وسمك الجدار لأنابيب PVC من الجدول 40، مما يضمن أنها مناسبة لتطبيقات الضغط والكهرباء.

8.2 معايير CSA

– CSA C22.2 رقم 211.2: يضمن أن أنابيب PVC من الجدول 40 تلبي المعايير الكندية للسلامة الكهربائية، بما في ذلك جودة المواد، والقوة الميكانيكية، ومقاومة اللهب.

8.3 الامتثال لـ NEC

– المادة 352 من NEC: توفر إرشادات حول تركيب واستخدام أنابيب PVC من الجدول 40، بما في ذلك متطلبات التأريض والتأمين والحماية من الأشعة فوق البنفسجية في التطبيقات الخارجية.

9. أنابيب PVC الصلبة SCH 40 & 80 من Ctube

Ctube هي شركة مصنعة وموردة لأنابيب وتوصيلات PVC عالية الجودة، وتشتهر بتقديم حلول مبتكرة لمشاريع البناء في جميع أنحاء العالم.

تتمتع مرافق التصنيع التابعة لشركة Ctube، والتي يقع مقرها في الصين في مدينة دونغقوان ومدينة شاوجوان، بشهادات ISO 9001 وISO 14001 وISO 45001، مما يعكس الالتزام بالجودة والاستدامة البيئية.

الجدول الزمني 40 لقناة Ctube مواسير PVC من الجدول 80تضمن منتجات Ctube المعتمدة من UL وCSA أداءً موثوقًا به في مجموعة واسعة من التطبيقات، من السكنية إلى الصناعية. مع الشهادات الدولية الإضافية مثل SGS وROSH وCE وIEC، تحظى منتجات Ctube بثقة العملاء لجودتها العالية وتوافقها مع المعايير العالمية.

الأسئلة الشائعة

1. ما هو الفرق بين مجرى الكهرباء من الجدول 40 وأنابيب السباكة من الجدول 40؟

الفرق الأساسي بين أنابيب الكهرباء من النوع 40 وأنابيب السباكة من النوع 40 يكمن في الاستخدام المقصود منها وتركيبة المواد. تم تصميم أنابيب الكهرباء من النوع 40 لحماية الأسلاك الكهربائية، مع التركيز على مقاومة الأشعة فوق البنفسجية والصدمات ومقاومة اللهب. غالبًا ما يكون لها جزء داخلي أكثر سلاسة لسحب الأسلاك بشكل أسهل وعادة ما تكون مصنوعة من مادة البولي فينيل كلوريد (PVC) التي تلبي معايير كهربائية محددة.

على النقيض من ذلك، تم تصميم أنابيب السباكة من النوع 40 لنقل المياه والسوائل الأخرى، مع التركيز على تصنيفات الضغط ومقاومة التآكل. ورغم أن كليهما قد يبدوان متشابهين ويتشاركان نفس السمك، إلا أن تركيباتهما ومعايير الاختبار تختلف، مما يجعلهما غير مناسبين للتبادل.

2. ما هي الأدوات اللازمة لقطع وتركيب مواسير الكهرباء الجدول 40؟

لقطع وتثبيت الأنابيب الكهربائية من الجدول 40، ستحتاج إلى الأدوات التالية:

1. شريط القياس: لقياس طول الأنبوب المطلوب.

2. قاطع الأنابيب أو المنشار المعدني: لقطع الأنابيب إلى الطول المطلوب.

3. أداة إزالة النتوءات أو السكين المتعدد الاستخدامات: لتنعيم الحواف الخشنة بعد القطع.

4. أداة ثني الأنابيب: لصنع ثنيات دقيقة في الأنابيب.

5. التركيبات: مثل الوصلات، والمرفقين، والمحولات، لتوصيل أقسام الأنابيب أو إجراء الدورات.

6. مادة الأسمنت المذيبة: لربط أقسام الأنابيب والتجهيزات بشكل آمن.

7. العلامة: لتحديد خطوط القطع ونقاط المحاذاة على القناة.

3. ما هي الاختلافات الرئيسية بين الأنابيب الكهربائية من الجدول 40 والأنابيب المعدنية الصلبة؟

تختلف أنابيب PVC من النوع 40 وأنابيب RMC بشكل أساسي من حيث المادة والمتانة والتطبيق. أنابيب Schedule 40 مصنوعة من PVC، مما يوفر مقاومة للتآكل وسهولة التعامل وتكلفة أقل، ولكنها أقل متانة تحت الضغط المادي. أنابيب RMC المصنوعة من الفولاذ المجلفن أو الألومنيوم أكثر متانة، وتوفر حماية فائقة في البيئات عالية الضغط، ولكنها أثقل وزنًا وأكثر تكلفة وتتطلب أدوات متخصصة للتركيب. يعتمد الاختيار بينهما على متانة المشروع المحددة والمتطلبات البيئية.
